Ohýbačka měděných a hliníkových přípojnic pro elektromobily
BL-TP-45-6E 13osá speciální ohýbačka drátu řady TP
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine

BL-TP-45-6E 13osá speciální ohýbačka drátu řady TP

BL-TP-45-6E je vysoce výkonná 13osá ohýbačka drátů speciální série TP, navržená pro přesné tváření drátů se speciálním profilem, plochých drátů a dalších nestandardních kovových drátěných materiálů používaných v automobilovém, kovodělném a průmyslovém výrobním odvětví. Podporuje šířky drátu od 2,0–8,0 mm a tloušťky od 8,0–45,0 mm, kombinuje pásové podávání, víceosé CNC řízení, ohýbání, otáčení, stříhání a svinování do jednoho automatizovaného procesu. Vybaveno servopohonovým systémem o výkonu 35,2 kW a tuhým rámem stroje o hmotnosti 3800 kg, poskytuje vynikající flexibilitu tváření, rozměrovou přesnost a výrobní efektivitu pro složité komponenty ze speciálního drátu.

POUŽITELNÁ SPECIFIKACE DRÁTU Šířka Φ2,0–8,0 mm / Tloušťka Φ8,0–45 mm
POČET ŘÍDICÍCH OS 13 os
CELKOVÝ VÝKON 35,2 kW
HMOTNOST STROJE 3800 kg

Na skladě a připraveno k odeslání

Výhody produktu

13osé vysoce přesné řízení

13osý CNC systém umožňuje ultra flexibilní vícerozměrné tváření, přesně řídí podávání drátu, otáčení, stříhání a svinování, splňuje požadavky na přesnost zpracování speciálního drátu.

Specializovaná konfigurace více motorů

Vybaveno podávacím motorem 4,5 kW + motorem otáčení drátu 2,7 kW + servostřižným motorem 1,0 kW + 8 sadami motorů ramen/svinování (2,0 kW*6 + 5,5 kW*2 + 2,0 kW*2), celkový výkon 35,2 kW, přizpůsobeno těžkému tváření speciálního drátu.

Pásové podávání a velká nosnost

Konstrukce pásového podávání zajišťuje stabilní podávání speciálních drátů; automatický podavač s velkým zatížením 1000 kg podporuje nepřetržitou výrobu, s kompaktními rozměry stroje (2800×2200×2100 mm) a rozumným záborem místa (6800×3500 mm).

Engineered for High-Precision Special Wire Forming

Navrženo pro vysoce přesné tváření speciálního drátu

BL-TP-45-6E je profesionální řešení pro zpracování speciálního drátu. Poskytuje stabilní kvalitu tváření, přísné rozměrové tolerance a spolehlivý nepřetržitý provoz, splňuje vysoké standardy výroby speciálních automobilových dílů, přesné kovové výroby a průmyslových komponentů ze speciálního drátu.

  • Specializováno pro speciální dráty (šířka Φ2,0–8,0 mm / tloušťka Φ8,0–45 mm)
  • 13osé řízení + více skupin motorů pro složité tváření
  • Pásové podávání + podavač 1000 kg pro stabilní nepřetržitou výrobu

Technické specifikace

Akce

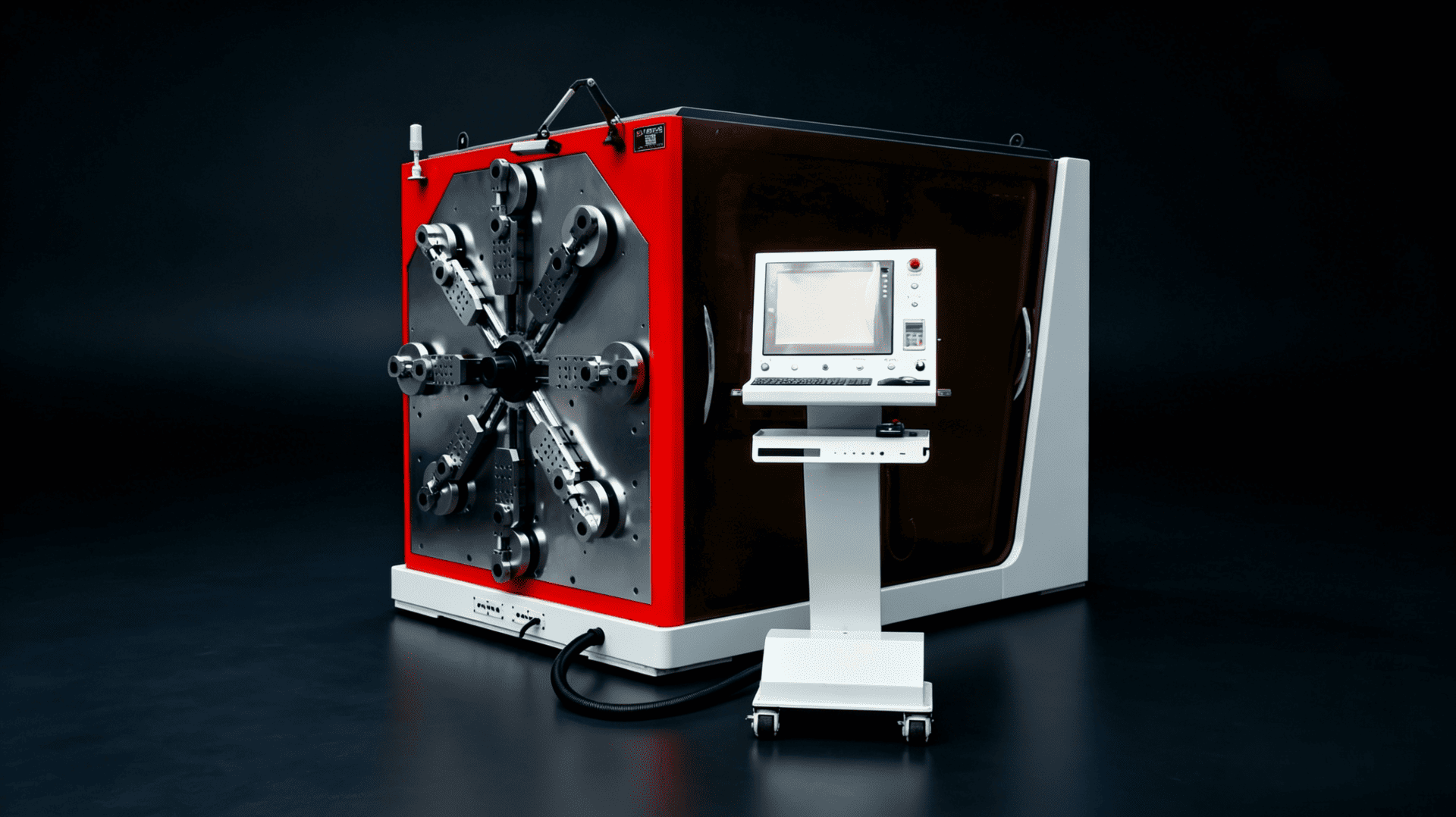

Stroj v provozu

BL-TP-45-6E

BL-TP-45-6E

BL-TP-45-6E: 13osá vysoce přesná ohýbačka speciálního drátu (řada TP) pro dráty o šířce Φ2,0–8,0 mm a tloušťce Φ8,0–45 mm, s pásovým podáváním a více skupinami motorů, umožňující složité vícerozměrné tváření.

Schopnosti

Aplikační vzorky

3D ohýbačky smaltovaného drátu jsou navrženy pro vysoce přesnou výrobu smaltovaného měděného/hliníkového drátu, specializují se na rovnání, odstraňování smaltu, svinování, ohýbání a odsávání prachu pro elektrické vinuté komponenty.

BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine
BL-TP-45-6E 13-Axis TP Series Special Wire Bending Machine

Potřebujete vlastní řešení?

Nahrajte své výkresy nebo specifikace. Naši inženýři analyzují proveditelnost a poskytnou výrobní plán do 2 hodin.
