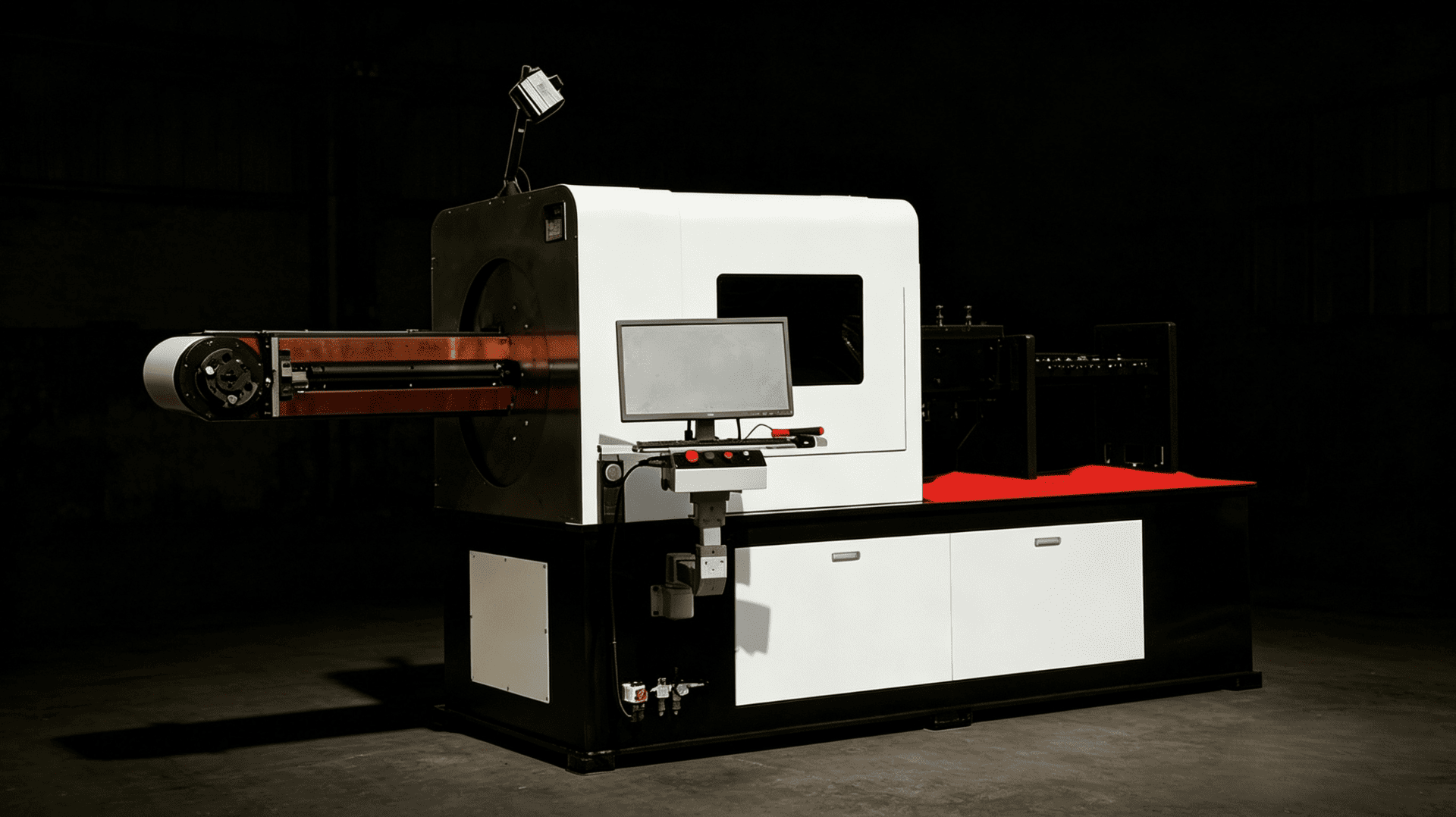

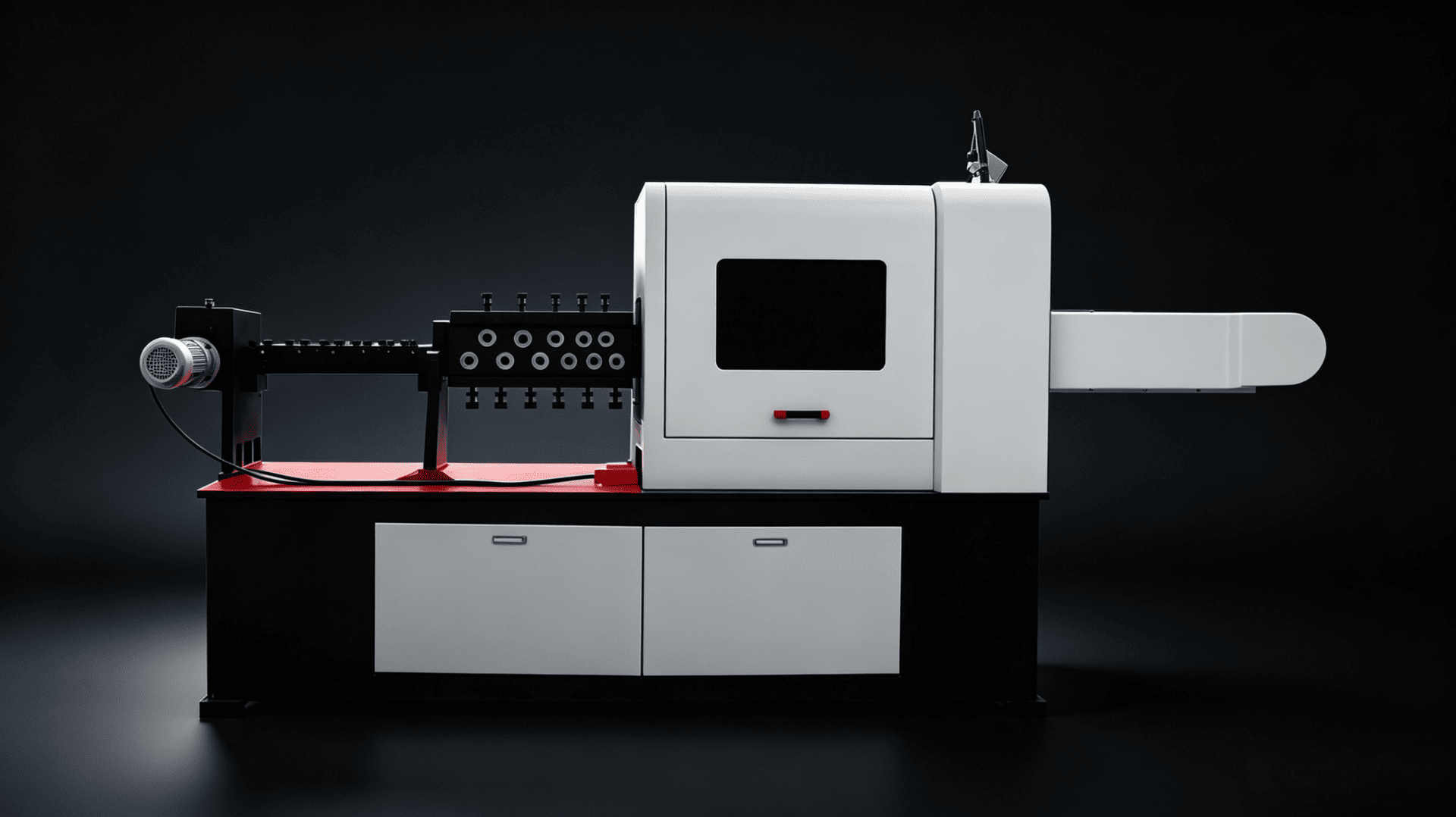

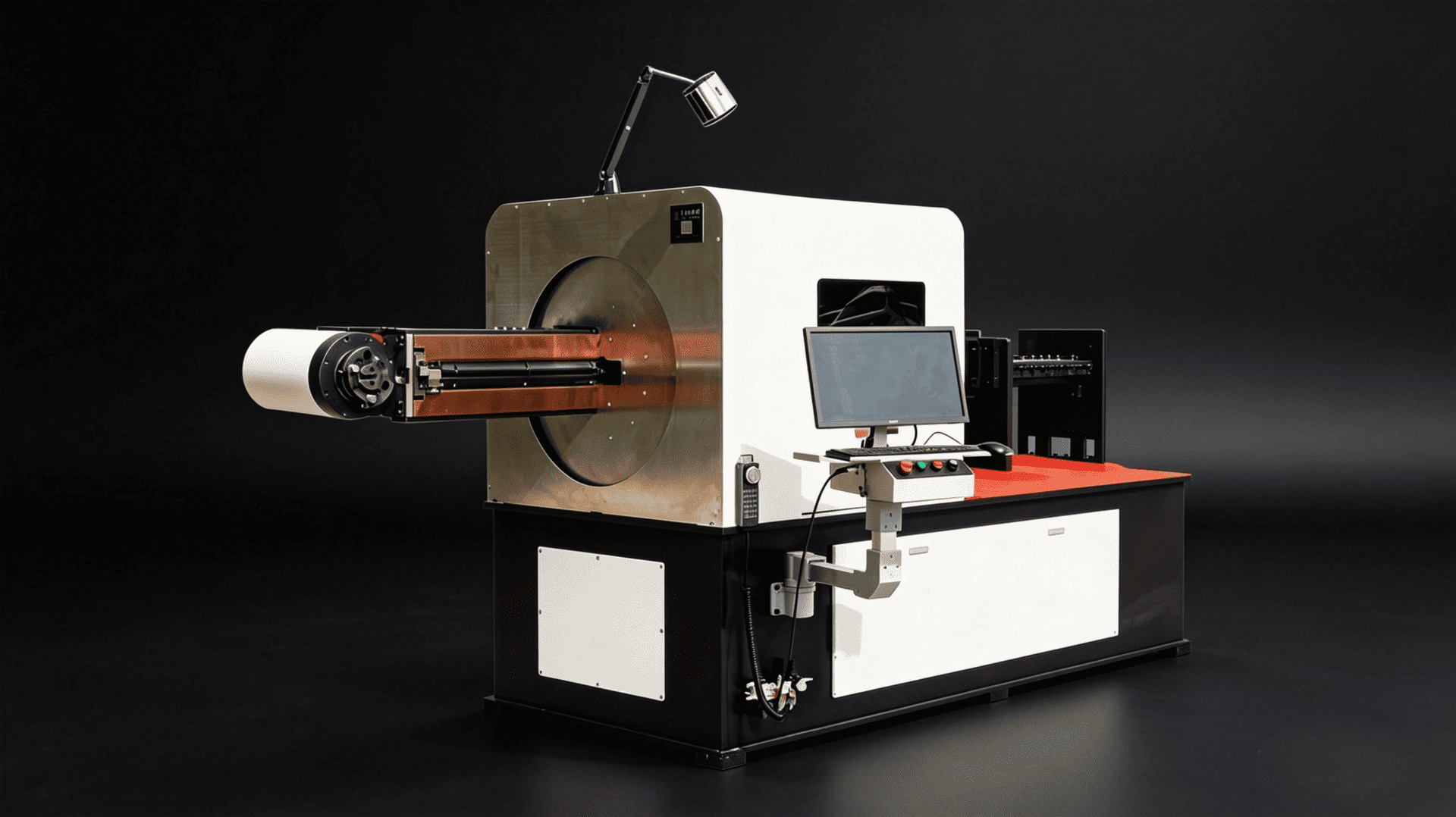

BL-3D-61600 3D CNC rotační ohýbací stroj
BL-3D-61600 je 3D CNC stroj na ohýbání drátu s rotační hlavou vyvinutý pro složité prostorové ohýbání extra velkého průměru drátu. Je vhodný pro měkký drát Φ8,0–16,0 mm a tvrdý drát Φ8,0–12,0 mm, kombinuje pokročilou rotační hlavu s výkonným servo pohonem 24 kW a ohybovým zdvihem 800 mm, což poskytuje výjimečnou flexibilitu pro náročné aplikace trojrozměrného tvarování drátu. Jeho pevný rám stroje o hmotnosti 5800 kg, motor podávající vodiče o výkonu 11 kW a vysokorychlostní CNC řízení zajišťují spolehlivý nepřetržitý provoz, což z něj činí ideální řešení pro těžké stroje, automobilové komponenty podvozků, stavební hardware, infrastrukturní produkty a další průmyslové aplikace vyžadující složité ohýbání drátů při těžkých konstrukcích.
Výhody produktu
Přizpůsobitelnost drátů s extra velkým průměrem
Podporuje extra silné dráty (měkké Φ8,0-16,0mm / tvrdé Φ8,0-12,0mm) s ultra dlouhým ohybovým zdvihem 800 mm, což plně splňuje potřeby tvarování těžkých průmyslových komponent s velkým profilem.
3D rotační hlava a konfigurace s vysokým výkonem
Vybaven 3D rotační hlavou (pro složité prostorové tvarování) + výkonný motor s vysokým výkonem vodiče + 5,5kW rotační ramenový motor, celkový výkon až 24kW, což zajišťuje silný výkon pro zpracování těžkých drátů.
Výkonnost pro těžké stroje
Rám supertěžkého stroje o hmotnosti 5800 kg eliminuje vibrace při zpracování při vysokém zatížení; Přesnost podávání drátu 300 mm±0,1 mm a úhel 90°±0,2° zaručují konzistentní kvalitu tvarování extra velkých průměrů.
Navrženo pro těžké 3D tvarování extra velkých drátů
BL-3D-61600 je špičkové těžké 3D řešení pro tvarování drátu. Zajišťuje stabilní prostorovou geometrii, přísné tolerance a spolehlivý výstup, přičemž splňuje vysoké standardy těžkých strojů, konstrukčních ocelových konstrukcí a velkovýroby průmyslových komponentů.
-
Specializuje se na vodiče extra velkých průměrů (měkké Φ8,0-16,0mm / tvrdé Φ8,0-12,0mm)
-
3D návrh rotační hlavy pro složité prostorové ohýbání
-
2000 kg velký automatický podávač pro nepřetržitou těžkou výrobu
Technické specifikace
Technická data
Informace o automatickém podavači
Stroj v provozu
BL-3D-61600
BL-3D-61600: 3D CNC ohýbací stroj s rotační hlavou pro extra velké průměry drátů (Φ8,0-16,0 mm měkké / Φ8,0-12,0 mm tvrdé), umožňující těžké 3D komplexní tvarování s ohybovým zdvihem 800 mm.
Ukázky aplikací
Stroje na ohýbání drátů jsou navrženy pro vysoce přesné automobilové komponenty, specializují se na díly jako stěračové spojky a další složité kovové drátové sestavy.
Potřebujete vlastní řešení?
Nahrajte své výkresy nebo specifikace. Naši inženýři analyzují proveditelnost a do 2 hodin připraví výrobní plán.
